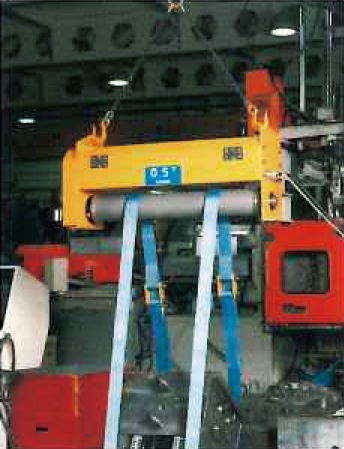

ドラムタイプ（中軽量物量）
特徴
本装置は、回転ドラムにエンドレスベルトを掛けて被反転物を反転させることで、吊ベルト幅の調整が自在です。ベルト反転のため、被反転物をキズ付ける心配がありません。ドラム表面は特殊処理により、スベリにくくしてあります。
デモ機によるテスト・貸し出しにも応じますので、お問い合せ下さい。
仕様
| ＫＨＤ－０．５ | ＫＨＤ－１ | ＫＨＤ－３ | ＫＨＤ－５ | |
| 吊下げ荷重 | ５００ｋｇ | １０００ｋｇ | ３０００ｋｇ | ５０００ｋｇ |
| 最大吊幅 | ７００ｍｍ | １０００ｍｍ | １５００ｍｍ | ２０００ｍｍ |
| 反転速度 | ２ｍ／ｍｉｎ | ２ｍ／ｍｉｎ | ２ｍ／ｍｉｎ | ２ｍ／ｍｉｎ |
| 必要電源 | 単相１００Ｖ | ※(1)単相１００Ｖ (2)三相２００Ｖ |
※(1)単相１００Ｖ (2)三相２００Ｖ |
三相２００Ｖ |
| 電動機容量 | ９０Ｗ | ２００Ｗ | ４００Ｗ | ７５０Ｗ |
| 操作 | ペンダントＳ／Ｗ | ペンダントＳ／Ｗ | ペンダントＳ／Ｗ | ペンダントＳ／Ｗ |
| 本体重量 | ５０ｋｇ | １００ｋｇ | ３００ｋｇ | ６００ｋｇ |
※(1),(2)いずれのタイプも選べます。
重量物用反転機
特徴
０．５トンから２００トンまで、金型作業をはじめ、多種多様の構造物の反転に対応する画期的反転装置
仕様
| 3TON × 2 | 5TON × 2 | 10TON × 2 | 15TON × 2 | |
| 吊下げ荷重 | 6TON (3TON × 2台) |
10TON (5TON × 2台) |
20TON (10TON × 2台) |
30TON (15TON × 2台) |
| 反転方式 | チェーン駆動式 (♯100ローラーチェーン) |
チェーン駆動式 (♯140ローラーチェーン) |
チェーン駆動式 (♯160-2列ローラーチェーン) |
チェーン駆動式 (♯200-2列ローラーチェーン) |
| 天秤フレーム長さ | 2.8m標準 | 3.2m標準 | 3.5m標準 | 4m標準 |
| チェーン速度 | 2m / min | |||
| 必要電源 | 3相200V 60Hz | |||
| 電動機容量 | 0.4Kw 4Pブレーキ付(2台) |
0.75Kw 4Pブレーキ付(2台) |
1.5Kw 4Pブレーキ付(2台) |
2.2Kw 4Pブレーキ付(2台) |
| 操作方式 | 無線2点スイッチによるインチング操作 | |||
| 本体寸法 | 幅600×長900×高495×2台 | 幅650×長1050×高595×2台 | 幅800×長1200×高815×2台 | 幅1000×長1400×高917×2台 |
| チェーン収納台 | 幅620×長900×高500×2台 | 幅700×長1050×高600×2台 | 幅800×長1200×高700×2台 | 幅900×長1400×高900×2台 |
| 総自重 | 1020Kg(標準) | 2060Kg(標準) | 3500Kg(標準) | 3700Kg(標準) |
